1、适用产品说明:
Ø
包装纸箱为片式
Ø 各容量的利乐砖、屋顶包自动包装
2、技术规格说明:
Ø 包装速度：每分钟10-12箱
Ø
箱盒包装成品规格：
=500mm(L) x 400mm(W) x 300mm(H)(或特殊规格)
最小=200mm(L) x 160mm(W) x 90mm(H)

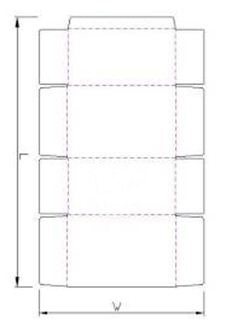

Ø 包装纸张尺寸规格：
=12800mm(L) x 600mm(W) (或特殊规格)
最小=600mm(L) x 240mm(W)
Ø 操作方式：使用中英文触摸屏进行操作
Ø 机器尺寸:L=4850mm × W=1680mm × H=1800mm
3、技术参数:
Ø 使用电压：220V～440V 50HZ～60HZ
Ø 耗电量: 8 kw
Ø 空气压: 6.0 kg/c㎡
Ø 耗气量: 1000 L/ 分
Ø 包装材质:瓦楞纸片
4、零部件品牌:
Ø 工程微处理器：施耐德系统PLC
Ø 电器元件：日系或欧系
Ø 电子元件： P+F
Ø 液晶中英文显示器：施耐德
Ø 气压缸及电磁阀： SMC
Ø 马达及涡轮减速机：台湾
Ø 热熔胶机：美国NORDSON
Ø 真空发生器：SAV-SD1/4
Ø 机身：采用不锈钢板焊接而成
Ø 机械零件：使用雷射切割及精密加工并标有编码
Ø 机身表面处理：用粉体烤漆, 外观颜色可依客戶指定。
5、流程概述:
Ø 本机器有一网帶输送机将产品排列整齐，分列为八排或四排(依包装方式不同而改变)，另外纸张也堆叠一方，使用机器臂原理将纸张下拉到主传动链条上，纸张与产品到达定位点时，利用机器推机构左右摆动方式使产品轻推于纸上，链条往后段工位行走并成型，成型后使用链条驱动往前一输送，并重新做前进动作，等箱盒成型后每往前一输送即做喷胶及粘合动作，并往前推送至输送机上前进，再做堆叠栈板动作。

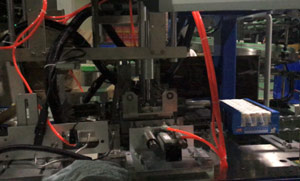

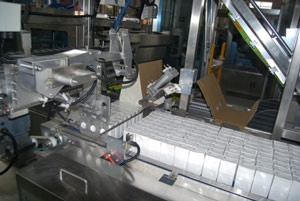

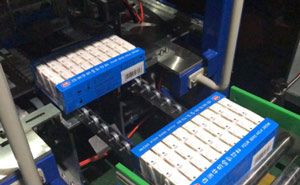

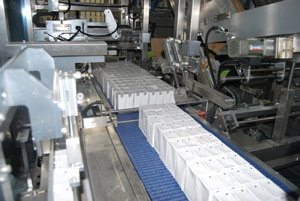

6、概略动作如下图：

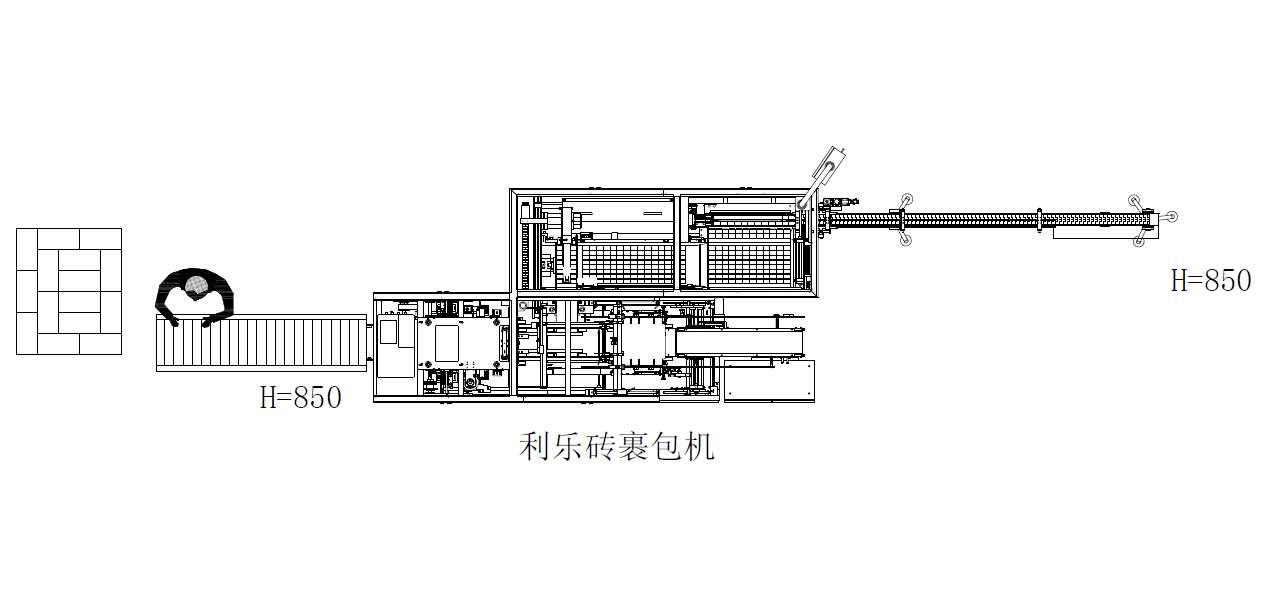

7、包装示意图
8、机械备品明细:
Ø 工具箱
Ø 操作手冊两本
Ø 机器维修手冊两本
